不锈钢方形保温水箱结构介绍

所属分类:公司资讯    发布时间: 2021-01-30    作者:admin
  分享到:
二维码分享

不锈钢方形水箱是由500*500、1000*500、1000*1000等规格冲压板焊接拼装完成,主要分为两大类,下面就让包头方形保温水箱合胜达来帮大家介绍一下。

一、不锈钢冷水箱

冷水箱又分为方形水箱和异形水箱,主要用于生活用水和消防用水。生活水箱一般吨位较大,安装于地下室。消防水箱规格一般在15~24m3之间。大部份位于楼顶炮台之上。

二、不锈钢保温水箱

不锈钢保温水箱分为常规不锈钢保温水箱和膨胀式水箱,用于酒店宾馆。主要靠聚胺酯发泡层保温。夏天温差一般保证24小时5℃左右,冬天温差保证24小时10℃左右。具体温差需根据水箱安装位置,当地气候温差计算。(常规不锈钢保温水箱即为无压力水箱,膨胀式水箱为有压力水箱,需整体密封焊接。)

1底板:位于水箱底部,一般为2*1的平板(正常规格)其余按水箱实际尺寸进行裁剪。厚度根据水箱尺寸、基础、大小、高度来定。其厚度一般为3.0~1.2

2.侧板:侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。也可根据水箱实际尺寸进行灵活变动。厚度以水箱高度来决定。一般离底部越近。板材越厚。一般为2.5~1.2。

3.顶板:顶板和侧板规格型号是一致的,区分在于厚度,顶板厚度是水箱较薄的。一般为1.0mm。

4.人孔、扶梯、透气孔

人孔是进入水箱内部检修观察孔。一般预留在水箱进水口附近,规格为800mm*800mm的圆形孔径,上面安装有人孔盖。扶梯的作用用于维修人员检查维修水箱顶部和内部,扶梯高度根据水箱高度来决定,比水箱高出200mm,其宽度为300mm,每一个间隔不得超过350mm。透气孔是防止水箱内部气压膨胀,内部空气流通的作用。注:透气孔,外部口需要安装防虫网。防止水源被虫鼠污染。

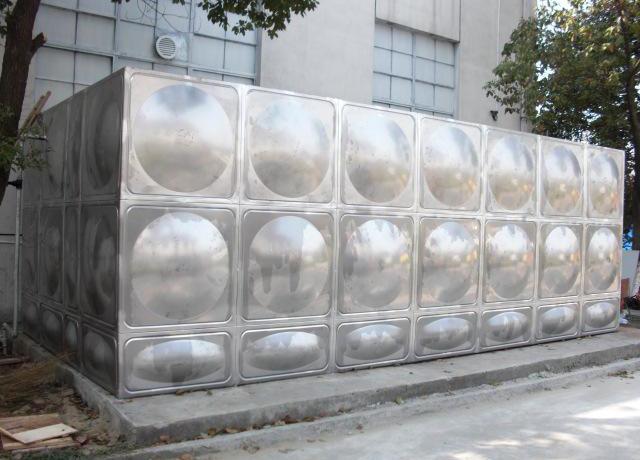

不锈钢方形保温水箱结构介绍

拉筋

水箱内部主要结构。起到支撑和稳固水箱的作用。拉筋又分为主拉、斜拉、立柱三大类。一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种

主拉:主拉主要作用是防止水箱变形,一般采用较厚材料4*4规格。其间距一般为1000mm一条,大型水箱特别是高度超过3米以上的。其间距应该为500mm一条,确保其拉力,不让水箱因水箱压力过大导致变形。

斜拉:斜拉主要的作用在于分担主拉筋的拉力,进一步对水箱板进行稳固,切成500mm的长度,连接在水箱与,主拉之间。常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。

立柱:主要的作用是支撑作用,防止顶板蹋陷,变形。一般采用4*4的规格,厚度以顶部板厚为基准。

法兰片、丝口:法兰片采用水箱同级别的304材质。用于不锈钢水箱的进出水与管道的连接。丝口作用与法兰片相同,还用于安装浮球,液位计等。不锈钢水箱开孔分为进水、出水、排污、溢流四种主要孔径,其他按客户要求进行定孔。水箱开孔位置以施工图纸和客户指定为基准。

其他配件:

浮球(浮球分为电子式浮球和机械式浮球)其主要作用是不锈钢水箱控制进水。原理是通过浮球上的铅球随水位的上升达到一定位置时,自动将进水关避。避免水箱多余的水溢流出来,造成浪费和对其他设备的损坏。液位计(液位计分为电子显示式和常规式)用于观察水箱内部水位。注:以上浮球和液位计不属于公司生产水箱承包部件。但可以为客户预留安装丝口。

不锈钢保温水箱内外胆:

不锈钢保温水箱:分为内胆和外胆。内胆采用304材质。同冷水箱一致。外胆采用201材质,厚度在0.5~0.8之间。中间用聚胺酯发泡保温。聚胺酯厚度为125px。其内部结构与开孔与冷水箱相同。
